Опис
Кабель не можна прокладати паралельно кабелям живлення, оскільки електричні перешкоди можуть викликати спотворення сигналу датчика.
Довжина кабелю може бути доведена до 200 метрів через силовий кабель перетином 6х1,5 мм². Повний опір кабелю має бути меншим за 10 Ом.

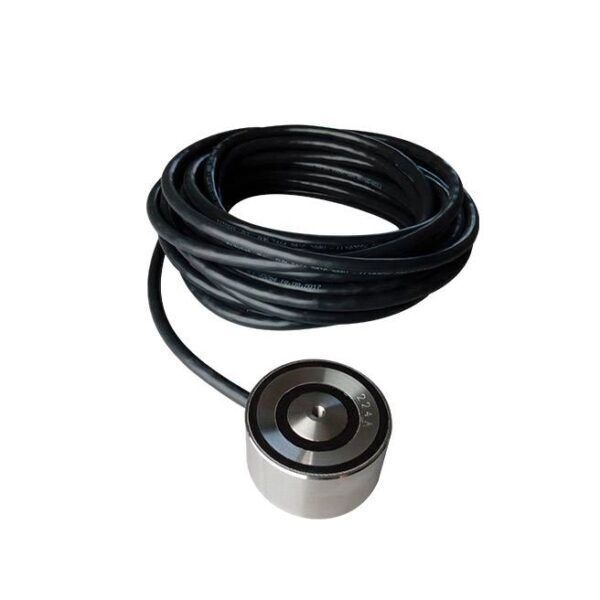

Технічні характеристики датчика ProfiTherm Д-4
- Чутливий елемент: NTC12k
- Розміри (ДхВ): 60х40, мм
- Діапазон робочих температур: Т = (- 40..85) °C
- Потужність нагріву: при 24VDC 2,5 Вт
- Ступінь захисту: IP54
- Тип з’єднувального кабелю: Z1Z1-K 7G1, ø9,5 мм, довжина 10м
- Гарантія: 2 роки
Колірна схема контактів датчиків:
(1) Зелений, (2) Коричневий – Нагрівач датчика
(3) Білий, (4) Жовтий – Датчик вологи
(5) Рожевий, (6) Сірий – датчик температури
